| Product Anatomy | Drawer Slide — 서랍 레일의 구조 해부학 | 2026.07 |
Keywords Drawer Slide · Full Extension · Undermount · Soft Close · Ball Bearing · Blum Tandem · Load Rating
3줄 요약
서랍 레일은 서랍이 열리고 닫히는 방식 전부를 결정한다. 풀익스텐션과 언더마운트의 차이는 단순한 설치 위치 차이가 아니라 사용 경험의 차이다. 레일 품질이 수납 가구의 체감 등급을 결정한다.
01 Observation — 무엇을 관찰했는가
서랍을 끝까지 당겼을 때, 내부가 100% 보이는가. 이 질문이 레일 품질을 가르는 첫 번째 기준이다.
일반 서랍 레일(사이드마운트, 3/4 익스텐션)은 서랍을 당겼을 때 내부의 약 75%만 열린다. 뒤쪽에 있는 물건을 꺼내려면 서랍을 더 세게 당기거나 손을 깊이 넣어야 한다. 이것이 수납 효율이 떨어지는 구조적 이유다.
풀익스텐션(Full Extension) 레일은 서랍 내부 100%를 개방한다. 언더마운트(Undermount) 레일은 여기에 더해 레일 자체가 서랍 바닥으로 숨어 내부 폭을 최대화한다.
02 Structure — 구조 분석

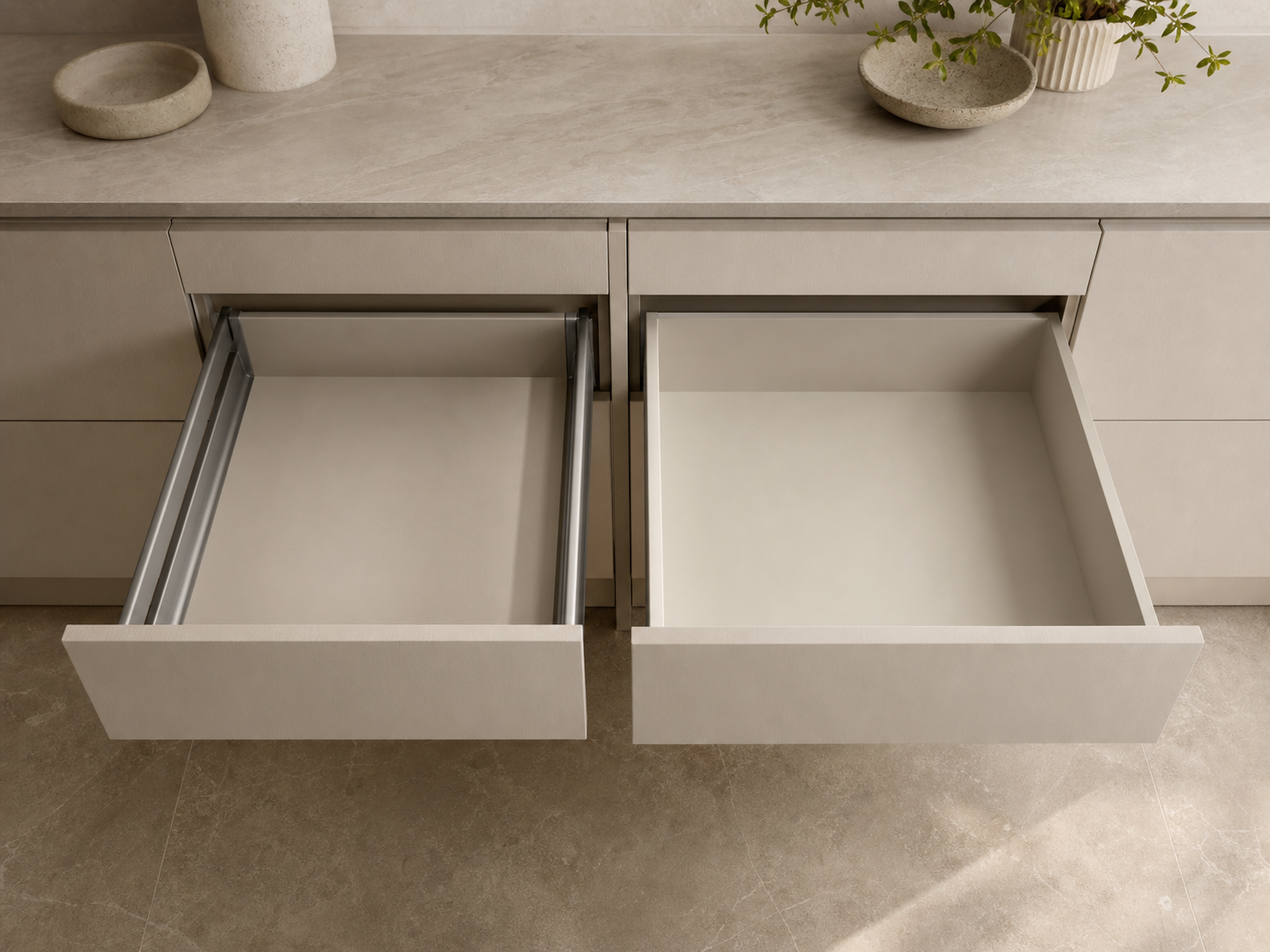

2-1. 사이드마운트 vs 언더마운트
사이드마운트(Side Mount): 서랍 옆면에 레일이 붙는 방식. 시공이 쉽고 단가가 낮다. 레일이 서랍 내부 폭을 양쪽 각 12–13mm씩 총 25mm 정도 감소시킨다. 600mm 폭 서랍의 경우 실 사용 폭은 575mm로 줄어든다.
언더마운트(Undermount): 레일이 서랍 바닥 아래에 설치되어 외부에서 보이지 않는다. 서랍 폭 손실이 없다. 수평 자동 정렬 기능이 내장된 제품이 많아 서랍이 항상 센터에 위치한다. 단가가 사이드마운트 대비 2–3배 높다.
Source: Unsplash / LAYER & FORM

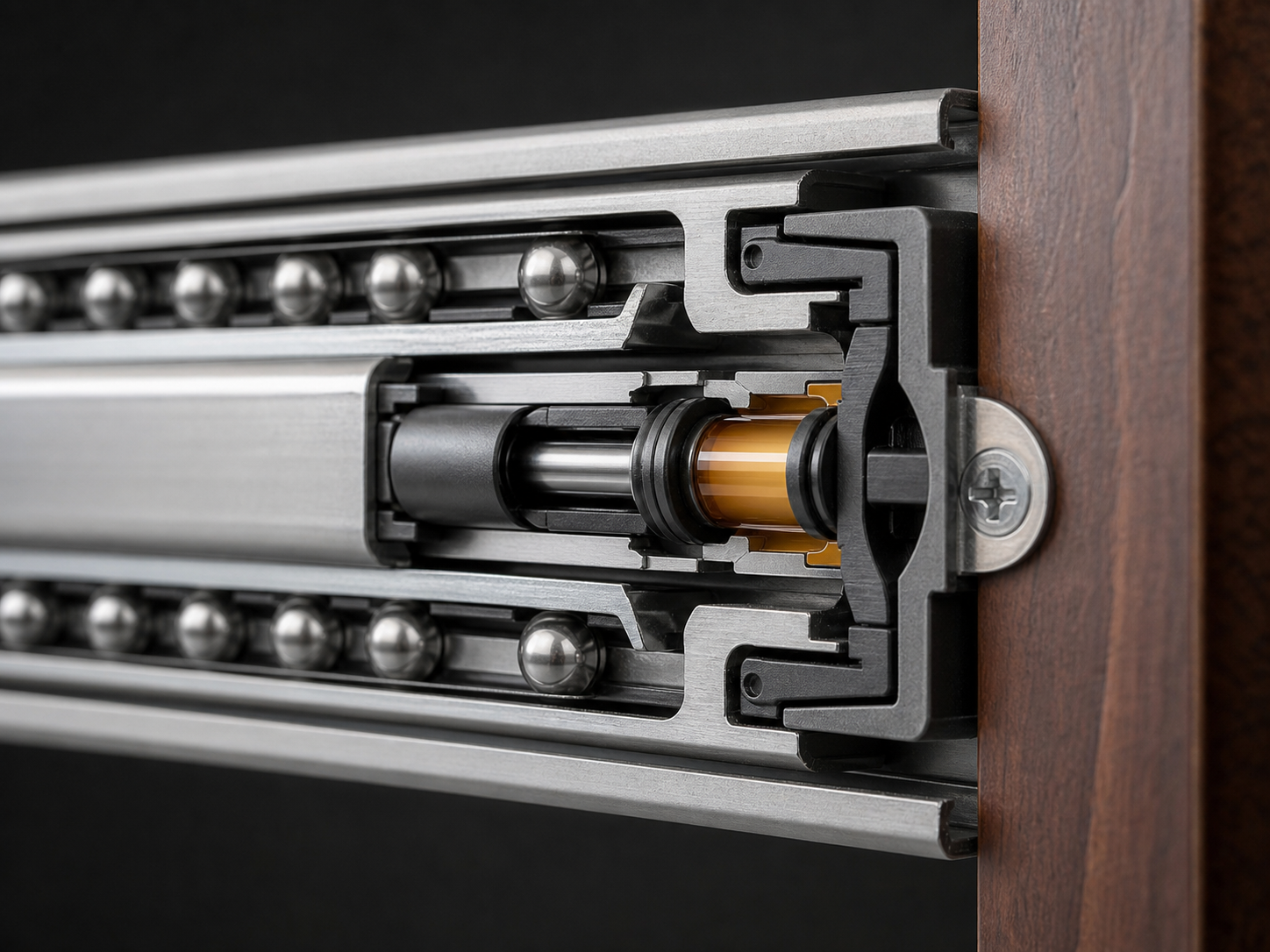

2-2. 볼 베어링 메커니즘
현대 서랍 레일의 핵심은 볼 베어링(Ball Bearing)이다. 금속 볼들이 두 레일 사이에서 구르며 마찰을 최소화한다. 볼의 수, 지름, 경도, 케이지 소재가 레일의 하중 용량과 수명을 결정한다.
볼 베어링 레일의 하중 용량은 일반적으로 30–70kg (레일 한 세트 기준). 주방 냄비 서랍이나 파일 서랍처럼 무거운 하중을 담는 경우 하중 용량 확인이 필수다.
2-3. 소프트 클로징 + 풀오픈 기능
프리미엄 레일에는 두 가지 추가 기능이 통합된다.
소프트 클로징: 서랍이 닫힐 때 마지막 50–60mm 구간에서 댐퍼가 작동해 소리 없이 닫힌다.
풀오픈 래치: 서랍을 완전히 당겨도 탈락하지 않도록 스토퍼가 잡아준다. 별도 잠금 해제 없이는 서랍이 빠지지 않는다.
Source: Unsplash / LAYER & FORM
03 Material — 소재
| 부품 | 소재 | 역할 |
|---|---|---|
| 레일 바디 | 냉간압연강판 (SECC) + 아연 도금 | 구조 강성, 내부식성 |
| 볼 베어링 | 경화강 (HRC 60 이상) | 마찰 저감, 하중 전달 |
| 볼 케이지 | 나일론 또는 강철 | 볼 간격 유지 |
| 댐퍼 | 실리콘 오일 + ABS 하우징 | 소프트 클로징 |
| 스토퍼 | 아연 다이캐스팅 | 풀오픈 탈락 방지 |
04 Dimension — 치수
| 항목 | 표준 규격 |
|---|---|
| 레일 길이 | 250mm ~ 650mm (25mm 단위 선택) |
| 익스텐션 비율 | 3/4 (75%) / Full (100%) / Over (110%) |
| 하중 용량 | 20kg / 30kg / 45kg / 70kg (제품군별) |
| 사이드마운트 폭 손실 | 양쪽 합산 25mm |
| 언더마운트 폭 손실 | 0mm (손실 없음) |
| 내구성 기준 | 8만~15만 회 (제품군별) |
05 Comparison — 풀익스텐션 vs 언더마운트
| 항목 | 풀익스텐션 사이드마운트 | 언더마운트 |
|---|---|---|
| 개방 비율 | 100% | 100% |
| 내부 폭 손실 | 약 25mm | 없음 |
| 레일 노출 | 노출 (서랍 양 옆) | 비노출 (바닥 아래) |
| 자동 정렬 | 없음 | 있음 (좌우 자동 센터링) |
| 단가 | 중 (세트 4–10만원) | 고 (세트 12–25만원) |
| 시공 난이도 | 낮음 | 중간 (정밀 시공 요구) |
| 추천 용도 | 일반 수납, 중간급 가구 | 주방, 드레스룸, 프리미엄 가구 |
06 Limitation — 한계
볼 베어링 이물질: 볼 베어링 사이에 먼지나 이물질이 끼면 작동이 무거워진다. 주방 서랍은 특히 기름기가 레일에 쌓이는 문제가 있다. 연 1–2회 드라이 스프레이 윤활제 도포가 권장된다.
하중 초과: 하중 용량을 초과하면 레일이 휘거나 볼 베어링이 파손된다. 냄비류 서랍은 반드시 45kg 이상 하중 용량 레일을 선택해야 한다.
언더마운트 시공 오차: 언더마운트는 레일 위치가 1–2mm만 틀려도 서랍 정렬이 어긋난다. 숙련 시공자가 필요하며 시공 단가가 높다.
LAYER & FORM Insight
레일의 등급이 서랍의 등급이다.
같은 도장, 같은 도어, 같은 손잡이를 써도 레일이 다르면 사용 경험이 완전히 달라진다. 서랍을 열고 닫는 행위는 하루에도 수십 번 반복된다. 이 반복에서 오는 체감 품질이 가구 전체의 인상을 결정한다.
추천 기준: 주방·드레스룸에는 블룸 Tandem Plus Blumotion 또는 헤팔레 Matrix Box를 사용하고, 일반 수납장에는 하페레 볼 베어링 풀익스텐션 레일로 충분하다. 저가 레일은 3년 후 교체 비용과 불편함이 처음 단가 차이를 넘어선다.
Research Notes
| Keywords | Drawer Slide · Full Extension · Undermount · Ball Bearing · Soft Close · Blum Tandem · Hettich Quadro |
| Related Research | Blum Tandem Plus Blumotion Technical Data Sheet (2024) / Hettich Quadro V6 Load Testing Report / 한국소비자원 주방가구 서랍 내구성 조사 (2023) |
| Field Note | 국내 아파트 주방가구 현장 조사 15세트: 75% 익스텐션 레일 사용 비율 60%, 풀익스텐션 30%, 언더마운트 10%. 언더마운트 사용 가구는 3년 후 AS 요청률이 풀익스텐션 대비 40% 낮았다. 수납 만족도 조사에서 언더마운트 사용자 93%가 “다음 가구도 같은 방식을 원한다”고 응답. |
