보이지 않는 힘의 경로를 추적한다
| Category | Product Anatomy |
| Subject | Shelf Structural Analysis |
| Date | 2026.07 |
Keywords · 처짐(Deflection) · 하중 경로 · 크리프 · 스팬-두께 비율 · 선반 구조역학
01 Observation — 무엇을 관찰했는가

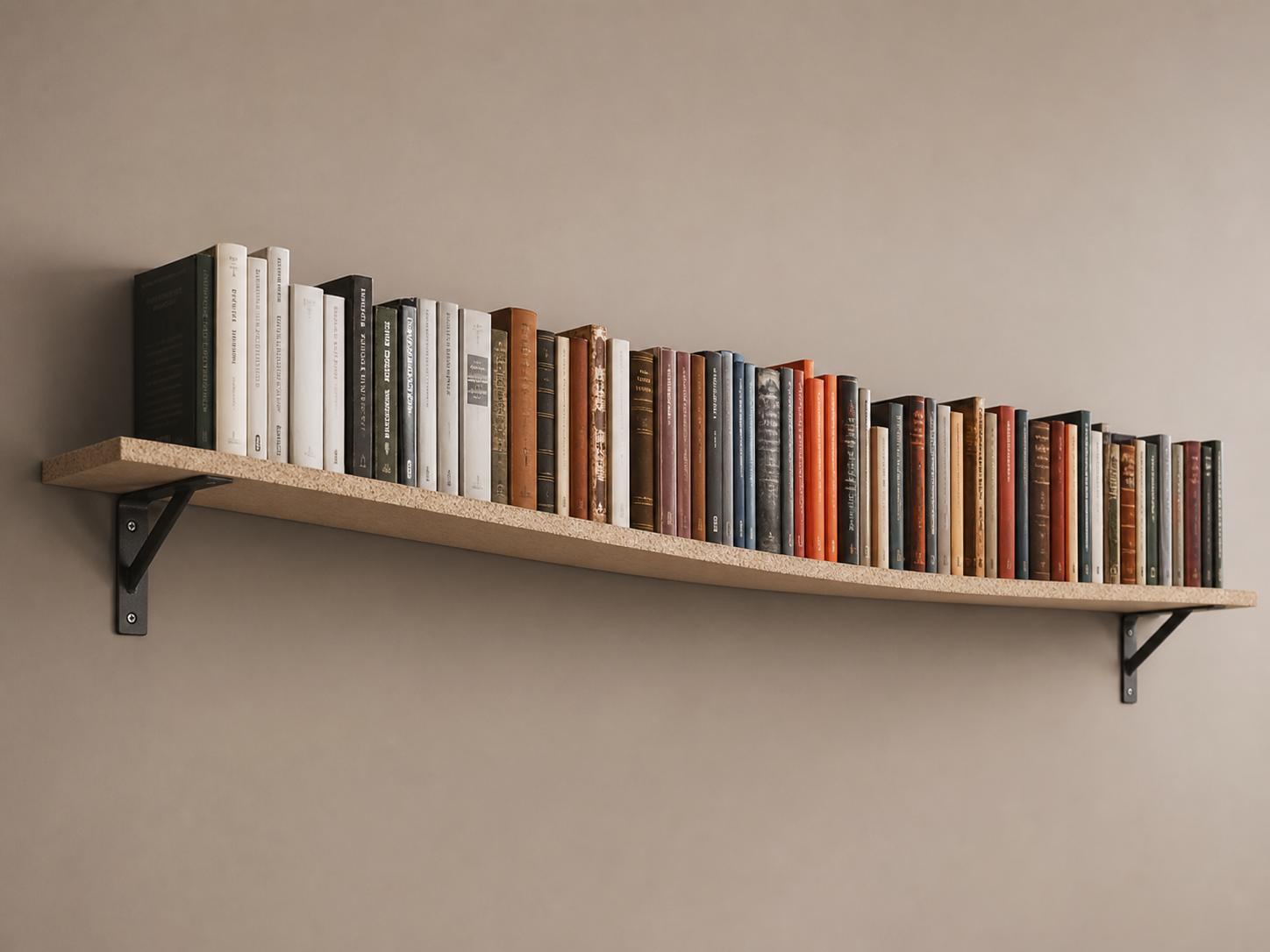

책장을 오랫동안 사용하면 선반이 가운데서 조금씩 아래로 처진다. 처음에는 눈치채지 못할 정도지만 몇 년 후에는 무시하기 어려울 만큼 뚜렷해진다. 왜 가운데서 처지는가? 왜 시간이 지날수록 더 심해지는가?
02 Analysis — 구조역학으로 보는 선반
보(Beam) 이론
선반은 구조적으로 단순 지지 보(simply supported beam)다. 양 끝이 지지되고 중간에 균등한 분포 하중(책의 무게)이 걸린다.
이때 발생하는 최대 처짐(deflection)은 다음 공식으로 계산된다:
δ = 5wL⁴ / 384EI
δ : 최대 처짐량 (mm)
w : 단위 길이당 분포 하중 (N/mm)
L : 선반 스팬, 즉 지지점 간 거리 (mm)
E : 재료의 탄성계수 (MPa)
I : 단면 2차 모멘트 (mm⁴) = bh³/12이 공식에서 핵심은 L의 4제곱이다. 스팬이 2배가 되면 처짐은 16배가 된다.
단면 2차 모멘트(I)의 의미
I = bh³/12 에서 h(두께)가 3제곱으로 들어간다. 두께를 2배로 늘리면 처짐 저항성이 8배 커진다. 결론: 선반의 두께가 폭보다 훨씬 중요하다.

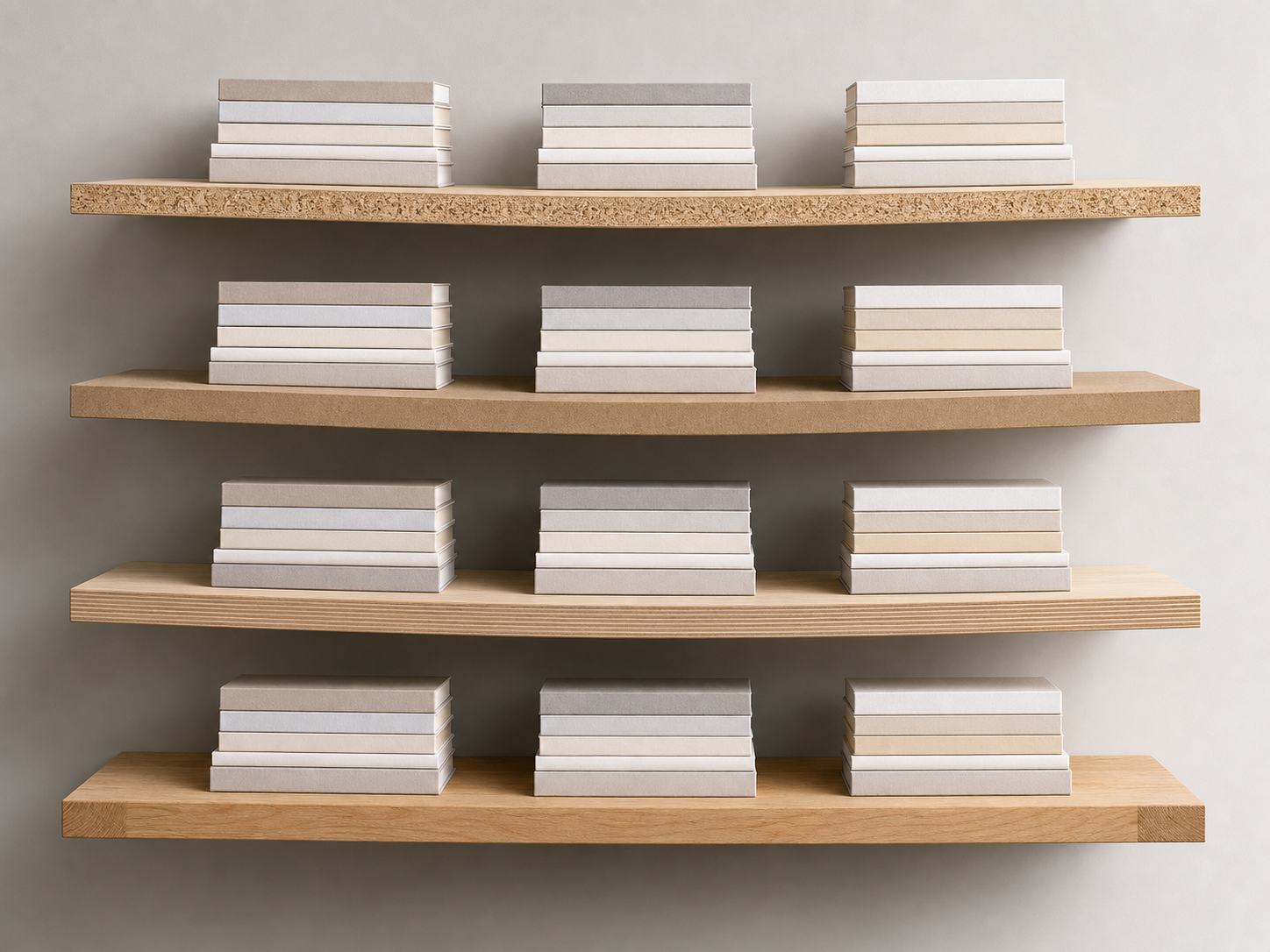

03 Material — 소재별 탄성계수(E)
| 소재 | 탄성계수 E (GPa) | 특성 |
|---|---|---|
| 강철 (Steel) | 200 | 가장 높음; 얇아도 강함 |
| 알루미늄 (Aluminum) | 70 | 강철의 1/3; 경량 |
| 원목 (Solid Wood) | 8~12 | 방향성 있음 (결 방향 강함) |
| MDF | 3~4 | 균일하지만 낮음 |
| 파티클보드 | 2.5~3.5 | MDF보다 낮음 |
| 합판 (Plywood) | 7~10 | 파티클보드보다 높음; 교차 적층 효과 |
| 유리 (Glass) | 70 | 압축에 강함, 인장에 취약 |
04 Structure — 허용 스팬 가이드
| 소재 | 두께 | 권장 최대 스팬 | 하중 기준 |
|---|---|---|---|
| 파티클보드 | 16mm | 450mm | 중하중 (책) |
| 파티클보드 | 18mm | 550mm | 중하중 |
| 파티클보드 | 25mm | 750mm | 중하중 |
| MDF | 18mm | 600mm | 중하중 |
| 원목 | 20mm | 800mm | 중하중 |
| 합판 | 18mm | 700mm | 중하중 |
경험 법칙: 파티클보드 선반은 두께(mm) × 30 = 최대 스팬(mm). 두께 18mm → 최대 540mm.
중앙 보강재(Center Support)의 효과
스팬이 길어질 경우 중앙에 지지대를 추가하면 사실상 두 개의 짧은 보로 분리된다. 900mm 스팬을 450mm×2로 나누면 처짐이 16분의 1로 줄어든다.
05 Possibility — 크리프(Creep) 문제
선반이 시간이 지나면서 점점 더 처지는 현상을 크리프(creep)라고 한다. 파티클보드와 MDF는 크리프에 특히 취약하다.
크리프 방지 전략:
- 합판이나 원목으로 소재 교체
- 선반 뒷면에 등판(back panel) 부착 → 강성 보완
- 중앙 지지대 추가
- 하중 분산 (한 곳에 무거운 것 몰아두지 않기)
- 제습기 운영으로 습도 조절 (60% 이하 유지)
Conclusion
선반의 처짐은 물리법칙의 결과다. 길이가 길수록, 두께가 얇을수록, 소재의 탄성계수가 낮을수록, 그리고 시간이 길수록 처짐은 커진다.
좋은 선반 설계는 이 네 가지 변수를 의식적으로 제어하는 것이다. 비싼 소재를 쓰는 것이 아니라, 물리법칙을 알고 설계하는 것.
LAYER & FORM Insight
LAYER & FORM이 설계하는 수납 시스템에서 제안하는 원칙: 스팬 600mm 이상이면 소재를 합판으로 올리거나, 중앙 지지대를 의무화한다. 처짐은 미적 문제가 아니라 구조적 신뢰성의 문제다.
